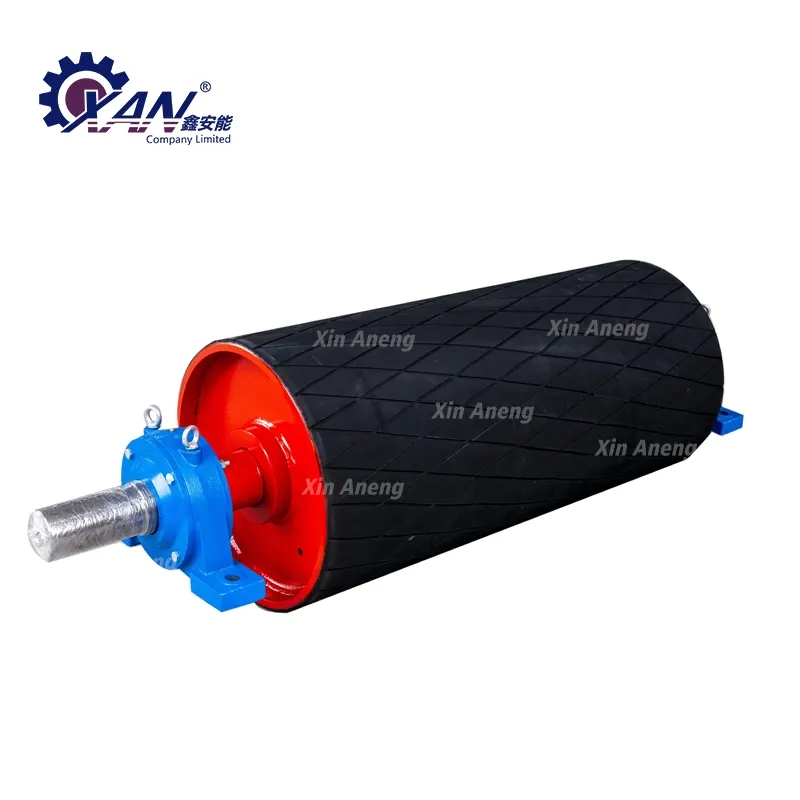

Xin Aneng pavaros skriemulio apdirbimo ir gamybos technologija bei medžiagos
1. Balionas suvirinamas anglies dioksido dujomis ekranuotu suvirinimu ir povandeniniu lankiniu suvirinimu, o visas korpusas atkaitinamas krosnyje, kad būtų pašalintas įtempis. Išgręžkite vidinę angą, kad būtų užtikrintas ryšys tarp rato korpuso ir veleno.
2. Xin Aneng pavaros skriemulio velenas yra pagamintas iš aukštos kokybės 45 plieno, kuris yra grubiai tekinamas ir ultragarsu patikrintas defektas, tada grūdinamas ir grūdinamas, o po to smulkiai pasukamas ir šlifuojamas.
3. Siekiant užtikrinti būgno kokybę, visi būgnai turi būti pilnai patikrinti, o kiekvienos būgno suvirinimo siūlės kokybė turi būti UT patikrinta ir archyvuota. Suvirinimo siūles apačioje reikia apžiūrėti spalvinant. Jei yra kokių nors defektų, juos reikia laiku pašalinti anglies lanko kalimo būdu ir vėl suvirinti.
4. Siekiant užtikrinti sklandų veikimą, būgnas taip pat buvo perkeltas per statinio balanso bandymo stendą, o statinio balanso bandymai buvo atlikti griežtai laikantis standartinių reikalavimų. Statinės pusiausvyros eksperimentas atliekamas pagal G40 lygį.
5. Mūsų įmonė naudoja ultragarsinius defektų detektorius, kad nustatytų Xin Aneng pavaros skriemulio defektus.
1. Visų pavaros skriemulių paviršius pagamintas iš prizminės liejimo gumos. Paviršinis guminis sluoksnis suformuotas iš vulkanizuotos gumos dangos. Paviršinio gumos sluoksnio storis ne mažesnis kaip 14mm, o paviršinio gumos sluoksnio kietumas ne mažesnis kaip Shore 70 laipsnių.
2. Pavaros skriemulio paviršius yra lygus ir nepadengtas klijais.
3. Garantuojama, kad lipnus sluoksnis bus be defektų, tokių kaip išsisluoksniavimas ir pūslių susidarymas. Viršutinių ir apatinių klijų fizinės ir mechaninės savybės atitinka atitinkamus GB10595-2017 reglamentus.
Surinkus būgną, išorinio apskritimo radialinio nubėgimo paklaida turi atitikti toliau pateiktoje lentelėje nurodytus reikalavimus.
Vienetas: mm
SkriemulysD |
200–800 |
1000–1600 |
1800 |
|
Radialinio apskrito išbėgimo tolerancija |
Neatsiliekantis skriemulio skriemulys |
0.6 |
1.0 |
1.5 |
Atsiliekantis skriemulys |
1.1 |
1.5 |
2.0 |
Skriemulių guoliai yra FAG arba SKF guoliai.
Pagrindiniai būgno techniniai parametrai - Radialinis būgno išorinio apskritimo nutekėjimas
Uodegos lenkimo skriemulys
φ≤800mm≤1,05mm
φ>800mm≤1,40mm
Pavaros skriemulys
φ≤800mm≤1,05mm
φ>800mm≤1,40mm
B | D | A | L | L1 | L2 | K | M | N | Q | P | H | h | hl | d | b1 | ds | Riedėjimo ašis
|
Lygus volelis
|
Guminis paviršinis volelis
|
500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
Mūsų įmonė turi visapusišką kokybės užtikrinimo sistemą. Prieš pradedant gamybą, mes pateiksime išsamų šio projekto kokybės užtikrinimo planą. Į šį planą įtrauktos kokybės užtikrinimo procedūros, organizaciniai metodai, dalyvaujančio personalo kvalifikacija ir visos veiklos, turinčios įtakos projekto kokybei, pvz., projektavimas, pirkimas, gamyba, transportavimas, montavimas, paleidimas ir priežiūra, kontrolė. Turime atsidavusių darbuotojų, atsakingų už kokybės užtikrinimo veiklą.
1.Įrangos apžiūra ir kontrolė;
2.Perkamos įrangos ar medžiagų kontrolė;
3.Medžiagų kontrolė;
4.Specialių procesų kontrolė;
5.Statybos priežiūra vietoje;
6.Kokybės liudytojų taškai ir tvarkaraščiai.
