1.1 Valymo programos nustatymas
Nuvalykite lipnią juostelę nuo anglių dulkių, kurios buvo prilipusios. Kaip visi žinome, iš kasybos paviršiaus gabenamos žalios anglys turi skirtingą drėgmės laipsnį, todėl susmulkintą anglį lengva suklijuoti su juostos paviršiumi. Jei susmulkinta anglis, prijungta prie juostos, nėra išvalyta, susmulkinta anglis bus patalpinta į juostos laikymo dėžę, o volelis po visu apatiniu diržu tuščioje dalyje (t.
Pagrindiniai rezultatai yra šie:
Didelis kiekis susmulkintų anglių kaupiasi juostos laikymo dėžėje, kuri užkasa atraminį ritinėlį, todėl volas neveikia ir turi įtakos diržo tarnavimo laikui;
2) diržo veikimo nukrypimas sukels krašto pakabinimą arba plyšimą;
3) Padidinkite juostos pasipriešinimą važiavimui ir padidinkite kainą;
4) Padidėja išvalytų anglių kiekis, o tai padidina darbuotojų darbo intensyvumą;
Naudojant anglies valiklius, reikia išspręsti tris problemas:
1) valymo efektas turėtų būti geras;
2) Valiklį lengva pakeisti, o priežiūros darbų krūvis turi būti nedidelis;
3) Išvalytoms susmulkintoms anglims turi būti išeitis.
1. Esamos situacijos analizė
1) Tradicinio anglies valymo įrenginio struktūra ir padėtis

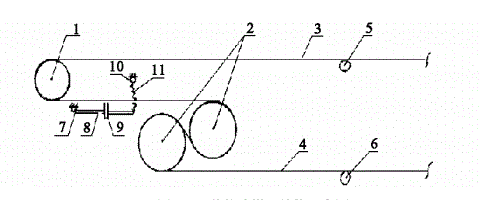

Kaip matyti iš 2-1 pav., anglies valytuvas paprastai įrengiamas galinėje būgno dalyje. Anglies valiklis turi pritvirtinti juostos gabalėlį dviejų įtvarų viduryje, kad susidarytų anglies valiklio rėmas, naudoti kaiščio ir svirties konstrukciją, kad anglies valiklio juosta priliptų prie tuščiavidurės juostos, kad būtų galima valyti, naudoti spyruoklės įtempimą, kad anglies valiklis ir tuščiaviduris diržas sukurtų tam tikrą slėgį, o anglies valiklio juosta gali susidėvėti.
2) Tradicinių anglių valiklių defektai
a. Anglies valiklis sudarytas iš valymo juostos, o kadangi apatinis diržas yra tuščiaviduris, juosta plūduriuoja, veikiant anglies valikliui, anglies valiklio slėgio nepakanka, o valymo efektas yra prastas.
6. Anglies valytuvas yra galinėje iškrovimo būgno pusėje ir, atsižvelgiant į įrengimo sąlygas, paprastai yra daugiau nei 1 m atstumu nuo iškrovimo būgno, o valomas anglis turi apdoroti nedidelį anglies bunkerį, kad anglys būtų nustumtos į kitą juostą, tačiau kartais, nes nepakanka požeminės erdvės aukščio, nušluota anglis negali būti pašalinta.
c. Anglies valytuvo keitimo darbo krūvis yra didelis, todėl anglies valytuvą lengva sugadinti, o keitimo ciklas taip pat labai trumpas.
3) Tipinė diržo transportavimo juosmens jungtis

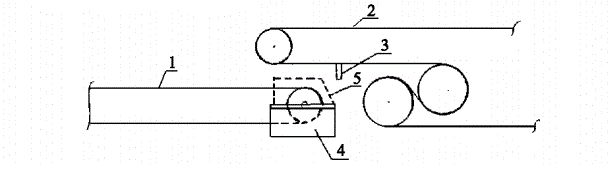

2-2 paveiksle parodytas tipinis transportavimo diržas juosta.
Kaip matyti iš 2-2 pav., anglis po anglies valytuvu negali slysti tiesiai ant juostos, o pagal „Anglių kasyklų saugos taisyklių“ nuostatas visos įrangos 35 važiuojančiose dalyse turi būti įrengtas apsauginis įtaisas (t.y. skydas), todėl juostą įrengus skydą, anglies nuleidžiamų valytuvų problema išauga.
