Xin AnengasreikmenysNešiojamas tuščiosios eigos volassprendimai, skirti palaikyti apkrautą juostinių konvejerių pusę, tuo pačiu sumažinant juostos nusileidimą, pasipriešinimą važiavimui ir nereikalingą susidėvėjimą. Dėl konstrukcijos, orientuotos į stabilų sukimąsi, patikimą sandarinimą ir kontroliuojamą radialinį bėgimą, šie volai gali atlaikyti sudėtingas birių medžiagų tvarkymo programas ir yra skirti iki 30 000 valandų eksploatuoti įprastomis darbo sąlygomis.
Nešiojamasis tuščiosios eigos volas yra vienas iš pagrindinių juostinio konvejerio sistemos komponentų, nes jis nuolat palaiko ir konvejerio juostą, ir transportuojamą medžiagą. Tinkamai parinktos tuščiosios eigos padeda išlaikyti juostos formą, paskirstyti apkrovą, sumažinti trintį ir užtikrinti stabilų transportavimą. Šiame vadove paaiškinama, kaip veikia laisvosios eigos, pagrindiniai jų komponentai, našumo faktoriai, galimos konfigūracijos, pasirinkimo svarstymai ir priežiūros praktika. Taip pat nagrinėjama, kodėl renkantis tuščiosios eigos tiekėją reikia atsižvelgti į ritinėlio tikslumą, guolius, sandarinimą, medžiagų kokybę ir konvejerio veikimo sąlygas.
Turinys
- Kas yra nešiojamasis tuščiosios eigos volas?
- Kaip veikia nešantis tuščiosios eigos volas?
- Kokie yra pagrindiniai komponentai?
- Kokią naudą tai suteikia?
- Kokie yra nešiojamų tuščiavidurių tipų?
- Kaip pasirinkti tinkamą volelį?
- Kokie techniniai veiksniai turi įtakos našumui?
- Kaip galima pratęsti konvejerio tuščiosios eigos tarnavimo laiką?
- Dažnai užduodami klausimai
- Išvada
Kas yra nešiojamasis tuščiosios eigos volas?
Nešiojamasis tuščiosios eigos volas yra besisukantis konvejerio komponentas, sumontuotas po juostinio konvejerio nešimo puse. Jo pagrindinė užduotis yra palaikyti juostą ir ant jo esančias biriąsias medžiagas, kai juosta juda transportavimo maršrutu.
Skirtingai nuo konvejerio pavaros skriemulio, kuris suteikia varomąją jėgą, tuščiosios eigos mechanizmas daugiausia užtikrina mechaninę atramą ir kontroliuojamą riedėjimo kontaktą. Keli ritinėliai paprastai yra išdėstyti kaip tuščiosios eigos rinkinys, leidžiantis diržui išlaikyti tinkamą profilį nešant medžiagą.
Priklausomai nuo konvejerio konstrukcijos, nešančios tuščiosios eigos gali būti sukonfigūruotos kaip standartinės lovio tuščiosios eigos, plokščios konstrukcijos, į smūgius orientuotos konstrukcijos, savaime išsilyginančios konfigūracijos arba V formos sprendimai. Tinkama konfigūracija priklauso nuo juostos pločio, medžiagos savybių, konvejerio greičio, pakrovimo sąlygų ir montavimo reikalavimų.
Todėl gamintojams ir sistemų integratoriams tinkamo nešančio tuščiosios eigos ritinėlio pasirinkimas nėra tiesiog sprendimas pirkti komponentus. Tai tiesiogiai veikia konvejerio stabilumą, juostos sekimą, energijos suvartojimą, priežiūros dažnumą ir eksploatavimo laiką.
Kaip veikia nešantis tuščiosios eigos volas?
Eksploatacijos metu konvejerio juosta juda per eilę besisukančių ritinėlių. Kai biri medžiaga kraunama ant juostos, jos svoris per juostą perkeliamas į tuščiosios eigos komplektą, o po to ant konvejerio rėmo.
Gerai suplanuota nešiojimo sistema vienu metu atlieka kelias funkcijas:
- Atlaiko tuščios konvejerio juostos svorį.
- Palaiko transportuojamą medžiagos krovinį.
- Padeda išlaikyti numatytą diržo profilį.
- Sumažina diržo nuslinkimą tarp atramos taškų.
- Riboja pasipriešinimą riedėjimui transportavimo metu.
- Padeda išlaikyti sklandų medžiagų transportavimą.
- Sumažina nereikalingą konvejerio juostos apkrovą.

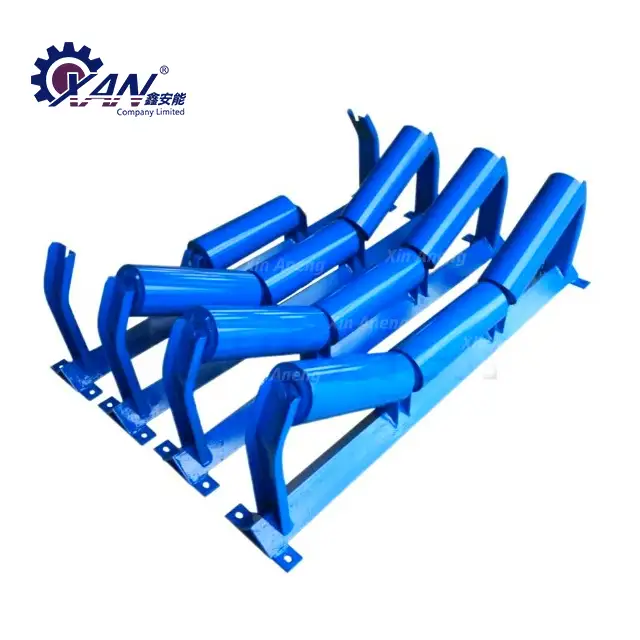

Tipiškame loviniame konvejeryje keli ritinėliai yra išdėstyti kampu, kad būtų suformuotas lovelis. Ši konfigūracija padidina juostos gebėjimą išlaikyti birias medžiagas ir gali pagerinti transportavimo pajėgumus, nereikalaujant per didelio juostos pločio.
Kokie yra pagrindiniai komponentai?
Konvejerio tuščiosios eigos patikimumas priklauso nuo kelių komponentų sąveikos, o ne nuo vieno ritinėlio apvalkalo. Įprastą nešiojamą tuščiosios eigos mazgą gali sudaryti velenas, guoliai, sandarikliai, galiniai dangteliai, guolių lizdai, ritininis vamzdis ir tinkamas tepimas.
| Komponentas | Pirminė funkcija | Kodėl tai svarbu |
|---|---|---|
| Ritininis vamzdis | Suteikia besisukantį diržo atraminį paviršių | Įtakoja važiavimo lygumą, ilgaamžiškumą ir diržo kontaktą |
| Velenas | Suteikia besisukančio mazgo konstrukcinę atramą | Turi atlaikyti eksploatacines apkrovas be didelių deformacijų |
| Guolis | Leidžia voleliui suktis su kontroliuojamu pasipriešinimu | Tiesiogiai įtakoja sukimosi kokybę ir tarnavimo laiką |
| Antspaudas | Padeda išvengti teršalų patekimo į guolių zoną | Svarbus dulkėtoje, šlapioje ir sudėtingoje aplinkoje |
| Galinis dangtelis | Palaiko ir apsaugo vidinius komponentus | Prisideda prie surinkimo vientisumo ir sandarinimo |
| Tepimas | Sumažina vidinę trintį ir susidėvėjimą | Palaiko sklandesnį veikimą ir guolio ilgaamžiškumą |
Dėl šios priežasties kokybės kontrolė turėtų apimti žaliavas, guolius, sandariklius, gamybos tikslumą, surinkimo procesus ir galutinę patikrą, o ne sutelkti dėmesį tik į išorinę ritinėlio išvaizdą.
Kokią naudą tai suteikia?
1. Geresnė diržo atrama
Nuolatinė atrama sumažina per didelį diržo nusileidimą ir padeda išlaikyti stabilų transportavimo paviršių. Tai ypač svarbu, kai konvejeris tvarko sunkias arba nuolat kraunamas birias medžiagas.
2. Sumažėjęs diržų susidėvėjimas
Tolygus medžiagos apkrovos paskirstymas padeda sumažinti vietinį diržo įtempimą. Tinkamas ritinėlio sukimasis taip pat gali sumažinti nereikalingą trintį tarp diržo ir atramos sistemos.
3. Sklandesnis medžiagų tvarkymas
Stabilus tuščiosios eigos sukimasis leidžia juostai nuosekliai judėti konvejerio maršrutu. Tai gali prisidėti prie sklandesnio medžiagų srauto ir sumažinti veikimo trikdžius.
4. Ilgesnis konvejerio juostos tarnavimo laikas
Kai diržas yra tinkamai paremtas ir kontroliuojamas pasipriešinimas riedėjimui, gali būti sumažintas nereikalingas mechaninis įtempis. Laikui bėgant tai gali padidinti diržo tarnavimo laiką ir sumažinti pakeitimo išlaidas.
5. Žemesni priežiūros reikalavimai
Patikimi guoliai, efektyvus sandarinimas, tiksli gamyba ir tinkamos medžiagos gali sumažinti priešlaikinio tuščiosios eigos keitimo ir neplanuotų konvejerio prastovų dažnumą.
Kokie yra nešiojamų tuščiavidurių tipų?
Nėra vienos tuščiosios eigos konfigūracijos, tinkančios kiekvienam konvejeriui. Dėl skirtingų konvejerių išdėstymo ir medžiagų tvarkymo sąlygų reikia skirtingų atramų.
- Standartinės tuščiosios eigos:Paprastai naudojamas birių medžiagų juostinių konvejerių apkrautoje pusėje, kad būtų suformuotas lovio profilis.
- Plokšti tuščiaviduriai:Tinka naudoti, kai reikalingas plokščias diržo profilis.
- Poveikio tuščiosios eigos:Skirta vietoms, kur medžiaga krenta ant diržo ir reikalinga papildoma smūgio sugertis.
- Savaime išsilyginančios tuščiosios eigos:Naudojamas siekiant padėti kontroliuoti diržo sekimą ir sumažinti juostos klajojimą.
- V formos tuščiosios eigos:Naudojamas tam tikroms konvejerio konfigūracijoms, kai pageidaujama V formos atramos išdėstymo.
Projektuojant arba atnaujinant konvejerio sistemą, tuščiosios eigos tipas turi būti pasirinktas kartu su juosta, skriemuliu, laikikliu, pakrovimo tašku ir visa konvejerio konstrukcija, o ne traktuoti kaip atskiras komponentas.
Kaip pasirinkti tinkamą volelį?
Norint pasirinkti tinkamą volą, reikia daugiau nei suderinti katalogo dalies numerį. Inžinieriai ir pirkimo komandos turėtų įvertinti visą veiklos aplinką.
- Nustatykite diržo plotį:Platesniems diržams paprastai reikia didesnių ir tinkamiau sukonfigūruotų atramų sistemų.
- Patikrinkite diržo greitį:Didesnis greitis kelia didesnius reikalavimus sukimosi stabilumui, pusiausvyrai, guoliams ir sandarinimui.
- Įvertinkite transportavimo pajėgumus:Volo išdėstymas turi išlaikyti ir diržo svorį, ir didžiausią medžiagos apkrovą.
- Apsvarstykite medžiagos savybes:Abrazyvinėms, dulkėtoms, šlapioms, lipnioms ar ėsdinančioms medžiagoms gali prireikti specialaus sandarinimo ir medžiagų pasirinkimo.
- Peržiūrėkite diegimo sąlygas:Temperatūra, drėgmė, dulkių poveikis, įrengimas lauke ir valymo sąlygos gali turėti įtakos ritinėlio pasirinkimui.
- Patvirtinkite matmenų suderinamumą:Veleno matmenys, ritinėlio skersmuo, rėmo konfigūracija ir tvirtinimo matmenys turi atitikti konvejerį.
Pavyzdžiui, paskelbti nešiojimo tuščiosios eigos našumo duomenys gali apimti maždaug nuo 500 mm iki 2 400 mm pločio diržo, o transportavimo pajėgumas kinta priklausomai nuo diržo pločio ir greičio. Tai parodo, kodėl prieš užbaigiant specifikaciją reikia patvirtinti veikimo parametrus.
Kokie techniniai veiksniai turi įtakos našumui?
Tikslumas yra vienas iš svarbiausių aspektų vertinant pramoninį konvejerio volą. Per didelis radialinis išsiveržimas gali padidinti vibraciją ir atsparumą, o prastos guolio ar sandarinimo savybės gali sutrumpinti tarnavimo laiką.
| Našumo faktorius | Potencialus poveikis | Rekomenduojamas fokusavimas |
|---|---|---|
| Radialinis bėgimas | Gali turėti įtakos vibracijai ir diržo eigos stabilumui | Išlaikyti tinkamą gamybos tikslumą |
| Guolių kokybė | Įtakoja atsparumą sukimuisi ir ilgaamžiškumą | Naudokite darbo sąlygoms tinkamus guolius |
| Sandarinimo našumas | Padeda apsaugoti vidinius komponentus nuo užteršimo | Suderinkite sandariklius prie dulkių, drėgmės ir aplinkos poveikio |
| Volelio paviršius | Įtakoja diržo kontaktą ir pasipriešinimą važiavimui | Laikykite paviršių lygų ir tinkamai apdorotą |
| Veleno stiprumas | Nustato atsparumą ašinėms ir eksploatacinėms apkrovoms | Pasirinkite matmenis pagal faktinę apkrovą |
| Tepimas | Įtakoja guolių trintį ir susidėvėjimą | Naudokite tinkamą tepalą ir veiksmingą vidinę apsaugą |
Remiantis turima technine informacija, Xin Aneng voluose naudojami specializuoti guoliai, tepalai ličio pagrindu, vidinis ir išorinis sandarinimas. Gaminys įprastomis darbo sąlygomis nurodytas iki 30 000 valandų, nors faktinis tarnavimo laikas priklausys nuo apkrovos, greičio, aplinkos, priežiūros, įrengimo ir kitų eksploatacinių veiksnių.
Kaip galima pratęsti konvejerio tuščiosios eigos tarnavimo laiką?
Net ir gerai pagamintam tuščiąja eigai reikia tinkamo montavimo ir priežiūros. Prevencinės priežiūros programa gali padėti nustatyti problemas, kol jos neperauga į juostos ar konvejerio gedimus.
- Reguliariai tikrinkite volelius, ar nėra neįprasto triukšmo ar vibracijos.
- Patikrinkite, ar nėra užstrigimo ar didelio pasipriešinimo sukimosi požymių.
- Patikrinkite, ar antspauduose nėra matomų pažeidimų ar užteršimo.
- Stebėkite diržo sekimą ir ištirkite nuolatinį diržo nuokrypį.
- Pašalinkite aplink ritinėlį susikaupusias medžiagas.
- Patikrinkite, ar tvirtinimo rėmai ir velenai nėra laisvi arba deformuoti.
- Nedelsdami pakeiskite pažeistus volelius, kad išvengtumėte antrinio diržo pažeidimo.
- Turėkite techninės priežiūros įrašus, kad nustatytumėte pasikartojančius gedimų modelius.
Reguliarus patikrinimas yra ypač svarbus kasybos, agregatų, uostų, energijos gamybos, cemento, metalurgijos ir kitose birių medžiagų tvarkymo aplinkose, kur konvejeriai gali veikti ilgą laiką esant didelėms apkrovoms.
Dažnai užduodami klausimai
Kokia yra pagrindinė nešančio tuščiosios eigos volo paskirtis?
Pagrindinis tikslas – palaikyti pakrautą konvejerio juostos pusę ir transportuojamą medžiagą. Tai padeda išlaikyti diržo formą, sumažinti svyravimą, kontroliuoti pasipriešinimą riedėjimui ir užtikrinti stabilų medžiagų valdymą.
Kuo skiriasi nešančioji tuščioji eiga ir grįžtama tuščioji eiga?
Nešiojamoji tuščioji svirtis palaiko pakrautą juostos nešamąją pusę, o grįžtamoji tuščioji svirtis palaiko tuščią grįžtamąją pusę, kai juosta juda atgal link konvejerio pakrovimo zonos.
Kuo nešamoji laisvoji sraigė skiriasi nuo smūginės tuščiosios eigos?
Standartinė nešimo laisvoji pavara pirmiausia palaiko juostą ir medžiagą transportavimo metu. Smūginis laisvosios eigos mechanizmas paprastai įrengiamas apkrovos zonose, kur krintanti medžiaga sukuria didesnes smūgio jėgas ir reikalinga papildoma diržo apsauga.
Kiek laiko gali tarnauti nešantis tuščiosios eigos volas?
Tarnavimo laikas priklauso nuo apkrovos, greičio, medžiagos, aplinkos, įrengimo, priežiūros, guolių kokybės ir sandarinimo. Xin Aneng nurodo iki 30 000 valandų įprastomis darbo sąlygomis, tačiau faktinis veikimas turėtų būti įvertintas pagal konkrečią paskirtį.
Kokią informaciją pirkėjai turėtų pateikti užsakydami?
Pirkėjai paprastai turėtų nurodyti juostos plotį, greitį, transportavimo pajėgumą, medžiagos charakteristikas, konvejerio išdėstymą, ritinėlio skersmenį, veleno matmenis, montavimo aplinką ir visus taikomus techninius ar matmenų reikalavimus. Išsamios informacijos pateikimas padeda gamintojui rekomenduoti tinkamą konfigūraciją.
Išvada
Nešantis tuščiosios eigos volas gali būti palyginti mažas visos konvejerio sistemos komponentas, tačiau jo įtaka juostos atramai, medžiagų tvarkymo stabilumui, susidėvėjimui, priežiūrai ir bendram veikimo efektyvumui yra reikšminga. Tinkamas ritininės konstrukcijos, guolių, sandariklių, tepimo, matmenų tikslumo ir konkrečiam pritaikymui pritaikytos konstrukcijos derinys gali padėti konvejerių operatoriams pasiekti patikimesnį ilgalaikį veikimą.
Projektams, kuriems reikalingi patikimi konvejerio komponentai, Xin Aneng Carrying Idler Roller sprendimas suteikia galimybę atlikti sudėtingas birių medžiagų transportavimo programas. Jei renkatės volus naujam konvejeriui, keičiate esamus tuščiosios eigos ratus arba kuriate pritaikytą transportavimo sistemą,susisiekite su mumissu savo diržo pločiu, greičiu, talpa ir veikimo sąlygomis, kad aptartumėte tinkamą jūsų projektui sprendimą.
