The Roller Groupyra pagrindinis diržo konvejerio komponentas, atsakingas už konvejerio juostos palaikymą ir bėgimo pasipriešinimo mažinimą. Jo surinkimo kokybė tiesiogiai veikia konvejerio stabilumą, tarnavimo laiką ir eksploatavimo triukšmą. Toliau pateikiami duomenys apie pagrindinius ritininių grupių surinkimo taškus iš keturių matmenų: paruošimo išankstinis surinkimas, pagrindinio surinkimo procesas, siekiant užtikrinti standartizuotą ir efektyvų surinkimo procesą.
1. Išankstinio surinkimo paruošimas: padėkite pagrindą ir venkite rizikos
Prieš surinkimą, trys pagrindinės užduotys - „Medžiagos tikrinimas, įrankių paruošimas ir aplinkos valymas“ - reikia atlikti, kad būtų išvengta pertvarkymo ar kokybės pavojaus, kurį sukelia preliminarūs praleidimai.
1.1 Medžiagos skaičiavimas ir kokybės patikrinimas
● Patikrinkite pagrindinius ritininių grupės komponentus po vieną: ritinėliai (įskaitant ritininius korpusus, guolių korpusus, guolius ir alyvos sandariklius), laikiklius, velenus, tvirtinimo elementus (varžtus, veržles, poveržles) ir kt. Užtikrinkite, kad kiekis atitiktų brėžinius, be jokių netinkamų dalių.
● Pagrindinių komponentų kokybė:
◆ Rollinis korpusas: ant paviršiaus nėra iškilimų, deformacijos ar rūdžių; Vienodas sienos storis (yra patikrinimas su apkaba); Guolių korpusai abiejuose galuose yra tvirtai suvirinami (nėra klaidingo suvirinimo ar įtrūkimų).
◆ Guoliai: lankstus sukimasis be užstrigimo ar nenormalaus triukšmo; Nepažeisti sandariklio dangteliai (siekiant išvengti dulkių ir alyvos įėjimo); Modeliai atitinka brėžinius (pvz., „Deep Groove“ rutulinių guolių 6204, 6205).
◆ Laikikliai: Medžiaga atitinka reikalavimus (dažniausiai Q235 plienas); jokių suvirinimo sąnarių šurmulio ar deformacijos; Tiksli montavimo skylių padėtis (skylės skersmuo atitinka varžtus, o paklaida ≤ 0,5 mm).
1.2 Įrankio ir pagalbinės medžiagos paruošimas
● Esminiai įrankiai: sukimo momento veržliaraktis (labai svarbu užtikrinti, kad varžtų įtempimo sukimo momentas atitiktų standartus), reguliuojamas veržliaraktis, šešiakampio lizdo veržliaraktis, apkaba (matuojant matmenis), „Feeler“ matuoklis (matuojant tarpus), guminis plaktukas (siekiant išvengti komponentų pažeidimų), guolio montavimo įrankiai (pvz.
● Pagalbinės medžiagos: tepalas (suderintas guolių, tokių kaip ličio pagrindu pagamintas tepalas Nr. 2, naudojamas guolių tepimui), rūdžių inhibitorius (purškiamas ant skliaustų suvirinimo jungčių po surinkimo), valant audinį (valyti aliejaus dėmes ir dulkes ant komponentų).
1.3 Surinkimo aplinkos reikalavimai
● Svetainė turėtų būti lygi ir sausa, vengiant drėgnos aplinkos (siekiant išvengti komponentų rūdžių) ir dulkėtos aplinkos (siekiant išvengti priemaišų patekimo į guolius).
● Dalyvaukite apsauginėse trinkelėse (pvz., Guminės pagalvėlės, medinės lentos), kad būtų išvengta įbrėžimų ant ritininio korpuso, kurį sukelia tiesioginis kontaktas su žeme.
2. Pagrindinio surinkimo procesas: Veikite iš eilės ir užtikrinkite tikslumą
SurinkimasRoller GroupTurėtumėte sekti „Pirmiausia surinkkite ritininį bloką → tada surinkite laikiklį → Pagaliau ištaisykite ir patikrinkite“. Tikslumas turi būti kontroliuojamas kiekviename etape, kad būtų išvengta komponento netinkamo poslinkio.
1 žingsnis: Roller Unit Mandsbly (šerdies šerdis)
Rollinis blokas yra ritininės grupės „vykdymo blokas“, kurį sudaro ritininis korpusas, guoliai, velenas ir alyvos sandariklis. Surinkimo metu sutelkite dėmesį į „lanksčių guolių ir patikimo sandarinimo užtikrinimą“.
1.1 Guolių surinkimas ir guolių korpusai
Pirmiausia užtepkite nedidelį kiekį riebalų ant guolio korpuso vidinės sienos (pakanka plono sluoksnio, dengiančio vidinę sieną; per didelis tepalas gali sukelti guolį).
● Norėdami sklandžiai paspausti guolį į guolio korpusą, naudokite paspaudimą (jėgos naudojimo taškas yra ant guolio išorinio žiedo; draudžiama paspausti vidinį žiedą). Įsitikinkite, kad tarp guolio ir guolio korpuso nėra tarpo (tikrinimas su „Feeler“ matuokliu yra, kurio tarpas ≤ 0,05 mm).
● Įdėkite alyvos sandariklį: Įterpkite alyvos sandariklį (dažniausiai dvigubai-LIP alyvos sandariklį) į guolio korpuso griovelį. Įsitikinkite, kad alyvos sandariklis yra tvirtai pritvirtintas prie guolio išorinio žiedo be nuokrypio (siekiant išvengti riebalų nutekėjimo ar dulkių patekimo veikimo metu).
1.2 Veleno ir ritininio korpuso surinkimas
● Pereikite veleną (su lygiu paviršiumi ir bebur) per guolio vidinį žiedą viename ritininio korpuso gale ir švelniai pastumkite jį į guolio vidinį žiedą kitame gale. Įsitikinkite, kad velenas yra visiškai pritvirtintas prie guolio vidinio žiedo (be laisvės).
● Rollinio korpuso sukimosi bandymas: rankomis pasukite ritininį korpusą; Jis turėtų lanksčiai sukti be užstrigimo ar nenormalaus triukšmo, o sukimosi inercija turėtų būti vienoda (be mikčiojimo jausmo). Jei yra užstrigimas, išardykite ir patikrinkite, ar guolis yra sumontuotas atvirkščiai, ar yra priemaišų.
2 žingsnis: Rollerio įrenginio ir laikiklio surinkimas
Laikiklis yra ritininės grupės „atraminis rėmas“. Norint išvengti konvejerio juostos nukrypimo, būtina užtikrinti tikslią ritininio bloko padėtį ant laikiklio.
2.1 Rollerio įrenginio išdėstymas

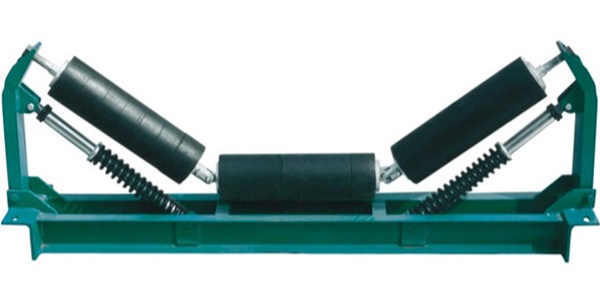

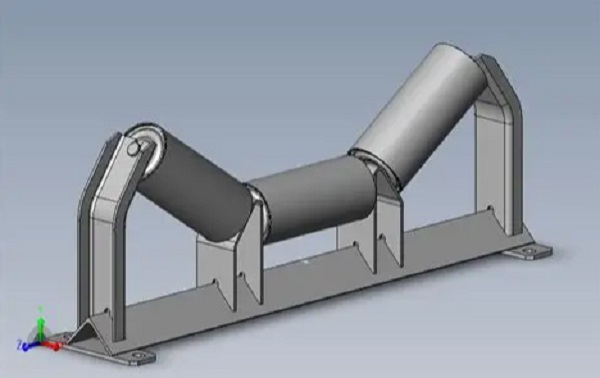

● Remiantis brėžinių reikalavimais, padėkite surinktus ritininius įrenginius (vienoje ritinėlių grupėje paprastai yra 2–5 ritininiai vienetai; pavyzdžiui, „lygiagrečioje ritinėlių grupėje“ yra 3 vienetai, o „lovio ritinėlių grupėje“ yra 2 šoniniai ritinėliai + 1 vidurinis ritinėlis) į laikiklio montavimą.
● Ypatingas dėmesys turėtų būti skiriamas lovio ritinėlių grupei: kampas tarp šoninių ritinėlių ir vidurinio ritinėlio (paprastai 30 °, 35 °, 45 °, pagal piešimo reikalavimus) turėtų būti matuojama kampu, kurio nuokrypis yra lengvai nukreiptas, o klaida ≤ 1 ° (kampo nuokrypis sukels netolygią jėgą konvejerio juostai, lengvai nukreipiančiai nukrypimą).
2.2 varžtų tvirtinimas
● Pereikite varžtus per laikiklio tvirtinimo skylutes ir ritininio bloko guolių korpuso skylutes, uždėkite ant poveržlių (plokščios poveržlės + spyruoklinės poveržlės, kad būtų išvengta atsipalaidavimo), ir pirmiausia priveržkite veržles rankomis.
● Naudokite sukimo momento veržliaraktį, kad sugriežtintumėte varžtus pagal brėžiniuose nurodytą sukimo momentą (pvz., M10 varžtų sukimo momentas paprastai yra 25–30N · m, o M8 varžtai-15–20N · m). Draudžiamas per didelis sukimo momentas (kuris gali sukelti varžtų lūžimą) arba nepakankamas sukimo momentas (kuris gali sukelti atsipalaidavimą veikimo metu) yra draudžiamas.
● Tvirtinimo seka: priveržkite simetriškai (pvz., 4 varžtai turėtų būti priveržti „įstrižainės seka“, kad būtų išvengta laikiklių deformacijos).
3 žingsnis: bendras patikrinimas ir koregavimas
Po surinkimo atlikite bendrą patikrinimą, kad laiku ištaisytumėte nukrypimus:
● Naudokite lygį, kad nustatytumėte apatinį laikiklio paviršių: Įsitikinkite, kad laikiklis yra horizontalus (horizontalus nuokrypis ≤ 0,5 mm/m). Jei jis yra linkęs, sureguliuokite tarpiklius (laikiklio apačioje sudėkite tarpiklius; priverstinis laikiklio lenkimas yra draudžiamas).
● Patikrinkite ritininių vienetų paralelizmą: šoniniai lovio ritinėliaiRoller Groupturėtų būti simetriškai paskirstytas iš abiejų vidurinio ritinėlio pusių, o lygiagretės paklaida ≤ 0,3 mm/m (aptikimas virvės traukimo metodu: ištraukite tiesią liniją abiejuose ritinėlių galuose ir išmatuokite atstumo skirtumą tarp ritinėlių ir tiesės).
● Vėl pasukite visus volelius: Įsitikinkite, kad visi ritinėliai sukasi lanksčiai be „individualaus trukdymo“. Jei yra užstrigimas, išardykite ir patikrinkite guolių ar velenų rinkinį.
-
