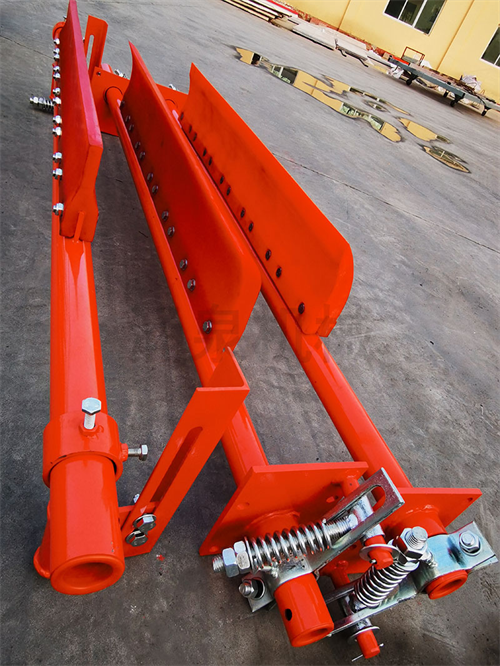

Juostinis konvejerio atsvarinis dviejų juostų valiklis yra naujo tipo valiklis, pasižymintis stabiliu veikimu, geru valymo efektu ir lengvu išmontavimu bei surinkimu.
Konvejerio valiklyje yra fiksuotas skriemulio blokas, vielinis lynas, švaistiklis, guminis grandiklis, atsvara, padalintas slydimo guolis, metalinis grandiklio mazgas ir kiti komponentai, o toliau pateikiamas trumpas kiekvieno komponento ir jo funkcijos įvadas.
1. Konvejerio juosta
Konvejerio juosta yra svarbi konvejerio dalis, konvejerio juostos kaina konvejeryje sudaro 30% ~ 50% visos įrangos kainos, o tam tikromis konkrečiomis darbo sąlygomis konvejerio juosta turi turėti atsparumo dilimui, karščiui, antipireno, alyvos ir ozono savybių. Konvejerio eksploatacijos metu konvejerio juostos apkrova yra ypač sudėtinga, be išilginio tempimo įtempio, jį veikia lenkimo įtempis per volą ir volą. Dauguma diržo pažeidimų pasireiškia darbo paviršiaus ir kraštų nusidėvėjimu, lūžimu, plyšimu ir lupimu, kurį sukelia didelių, aštrių medžiagų smūgis. Projektuojant valytuvą, būtina parinkti tinkamą valymo bloko medžiagą, kad būtų kuo labiau nepažeista konvejerio juosta. Konvejerio juostos nėra išsamiai aprašytos kaip jų dalys.
2. Susukite paprastai
Ritinėlių grupė yra svarbi juostinio konvejerio sudedamoji dalis, o pagal konvejeryje atliekamą vaidmenį volą galima suskirstyti į dvi kategorijas: transmisijos ritinėlį ir atbulinės eigos volą. Pavaros būgno funkcija yra perkelti pavaros suteikiamą sukimo momentą į konvejerio juostą.
Atbulinės eigos ritinėlio supaprastinimas apima konvejerio juostos kryptį konvejerio gale, pavaros skriemulio vyniojimo kampo didinimo nurodymus ir įtempimo įtaiso valdymą. Valiklio konstrukcijoje jis skirtas sunkiasvorio juostinio konvejerio galvutės pavaros voleliui, o ritinio dydis lemia konvejerio juostos plotį ir valiklio plotį, kuris turi tam tikrą pagrindinį vaidmenį kuriant valiklį. Būgnas taip pat nėra išsamiai aprašytas kaip švaresnė dalis.
3. fiksuotas skriemulio blokas
Fiksuotą skriemulių grupę sudaro trys skriemuliai, pirmasis atlieka atbulinės eigos funkciją, o antrasis ir trečiasis skriemuliai atlieka atstumo reguliavimo funkciją, kad atsvara būtų pastatyta į tinkamą padėtį.
4. Vielinis lynas
Vielinis lynas yra svarbus elementas, jungiantis atsvarą ir švaistiklį.
5. švaistiklis
Švaistiklis yra svarbus elementas, jungiantis vielinį lyną, guminį grandiklį ir metalinį grandiklį, kuris atlieka vaidmenį jungiant viršutinę ir apatinę dalis.
6. Guminio grandiklio mazgas
Guminio grandiklio mazgą sudaro keturi tos pačios specifikacijos guminiai grandikliai, guminis grandiklio velenas, grandiklio lizdas, grandiklio lizdo ir grandiklio veleno tvirtinimo varžtas, guminio grandiklio tvirtinimo varžtas ir grandiklio sėdynė, guminis grandiklio briauna ir guminė grandiklio galvutės veržlė. Guminio grandiklio mazgas yra esminis viso valiklio komponentas.
7. Atsvaras
Guminio grandiklio spaudimo jėgą užtikrina du atsvarų rinkiniai, kurių kiekvienas susideda iš keturių ketaus gabalų, kurių vienas svoris yra dešimt kg, ir iš dviejų ketaus gabalų, kurių vienas svoris yra penki kg.
8. Padalytas slydimo guolis
Padalintą slydimo guolį lengviau montuoti nei riedėjimo guolį, kuris palengvina valymo įrenginio surinkimo procesą ir atlaiko didelę jėgą, o jo darbinė dalis dažnai nejudės dideliu kampu, patogiau užpildyti tepalą.
9. metalo grandiklio mazgas
Metalo grandiklio mazgas susideda iš dilimui atsparaus plieno gabalo, pagaminto iš M13, metalinio grandiklio laikiklio, metalinio grandiklio veleno, suspaudimo strypo, suspaudimo spyruoklės, suspaudimo spyruoklės veleno, grandiklio lizdo ir grandiklio veleno tvirtinimo varžto bei suspaudimo strypo ir metalinio grandiklio veleno tvirtinimo varžto.
